電阻應變式荷重傳感器是基于這樣一個原理：

     彈性體（彈性元件，敏感梁）在外力作用下產生彈性變形，使粘貼在他表面的電阻應變片（轉換元件）也隨同產生變形，電阻應變片變形后，它的阻值將發生變化（增大或減小），再經相應的測量電路把這一電阻變化轉換為電信號（電壓或電流），從而完成了將外力變換為電信號的過程。

     由此可見，電阻應變片、彈性體和檢測電路是電阻應變式稱重傳感器中不可缺少的幾個主要部分。下面就這三方面簡要論述荷重傳感器工作原理。

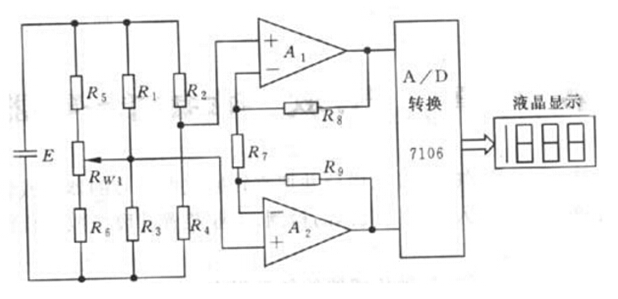

原理及其完整電路圖

說明：圖中，E為9V的疊層電池，R1-R4是稱重傳感器的4個電阻應變片，R5、R6與W1組成零點調整電路。當載荷為零時，調節RW1使液晶顯示屏顯示為零。A1，A2為雙運放集成電路LM358中的兩個單元電路，組成了一個對稱的同相放大器，A/D轉換器采用ICL7106雙積分型A/D轉換器，液晶顯示采用3液晶顯示片。

1、荷重傳感器彈性體的原理

     彈性體是一個有特殊形狀的結構件。它的功能有兩個，首先是它承受稱重傳感器所受的外力，對外力產生反作用力，達到相對靜平衡；其次，它要產生一個高品質的應變場（區），使粘貼在此區的電阻應變片比較理想的完成應變電信號的轉換任務。需要說明的是，應變片實際感受的是“平均”狀態。

2、傳感器電阻應變片

     電阻應變片是把一根電阻絲機械的分布在一塊有機材料制成的基底上，即成為一片應變片。他的一個重要參數是靈敏系數K。我們來介紹一下它的意義。

設有一個金屬電阻絲，其長度為L，橫截面是半徑為r的圓形，其面積記作S，其電阻率記作ρ，這種材料的泊松系數是μ。當這根電阻絲未受外力作用時，它的電阻值為R：

R = ρL/S（Ω） （2—1）

當他的兩端受F力作用時，將會伸長，也就是說產生變形。設其伸長ΔL，其橫截面積則縮小，即它的截面圓半徑減少Δr。此外，還可用實驗證明，此金屬電阻絲在變形后，電阻率也會有所改變，記作Δρ。 對式（2--1）求全微分，即求出電阻絲伸長后，他的電阻值改變了多少。我們有：

ΔR = ΔρL/S   ΔLρ/S –ΔSρL/S2 （2—2）

用式（2--1）去除式（2--2）得到

ΔR/R = Δρ/ρ   ΔL/L – ΔS/S （2—3）

另外，我們知道導線的橫截面積S = πr2，則 Δs = 2πr*Δr，所以 ΔS/S = 2Δr/r （2—4）

從材料力學我們知道

Δr/r = -μΔL/L （2—5）

其中，負號表示伸長時，半徑方向是縮小的。μ是表示材料橫向效應泊松系數。把式（2—4）（2—5）代入（2--3），有

ΔR/R = Δρ/ρ   ΔL/L   2μΔL/L

=（1   2μ（Δρ/ρ）/（ΔL/L））*ΔL/L

= K *ΔL/L （2--6）

其中

K = 1   2μ  （Δρ/ρ）/（ΔL/L） （２--７）

式（2--6））說明了電阻應變片的電阻變化率（電阻相對變化）和電阻絲伸長率（長度相對變化）之間的關系。

需要說明的是：靈敏度系數K值的大小是由制作金屬電阻絲材料的性質決定的一個常數，它和應變片的形狀、尺寸大小無關，不同的材料的K值一般在1.7—3.6之間；其次K值是一個無因次量，即它沒有量綱。

在材料力學中ΔL/L稱作為應變，記作ε，用它來表示彈性往往顯得太大，很不方便

常常把它的百萬分之一作為單位，記作με。這樣，式（２--６）常寫作：

ΔR/R = Kε (2—8)

3、檢測電路原理

     檢測電路的功能是把電阻應變片的電阻變化轉變?yōu)殡妷狠敵觥?/span>因?yàn)槿珮蚴降缺垭姌虻撵`敏度最高，各臂參數一致，各種干擾的影響容易相互抵銷，所以荷重傳感器均采用全橋式等臂電橋。其實稱重傳感器原理上就是壓力傳感器，形狀不一樣而已，通常有很多種方法傳感的，但我見到，用得比較多，比如地磅用的那些，一般為電渦流式。也就是說，他有一個電渦流觸發繞組，然后還有一個傳感器感應電渦流強度。

     由于這個傳感器整體是金屬封裝，電渦流在其內部，受到壓后形變，渦流就發生變化，放大后就可以讀到數據了。然后，封裝這個東西的材料，通常選用剛性材料， 總之，就是一般的金屬，比如鋼，但肯定不會用很軟的東西的。至少電渦流方式傳感的壓力傳感器，是不會用軟金屬制造的。
