廣州洋奕構建共贏的F701的產品價格，推動技術進步和產業發展；我們遵從業務所在國適用的法規，為當?shù)厣鐣?chuàng)造就業、帶來稅收貢獻、使能數字化，并與正苦、媒體等保持開放溝通。展望未來，我們將繼續以加強技術創新，不斷提高尤尼帕斯控制產品的質量與服務，為中國夢而努力奮斗。
產品概要
F701 +具有出色的功能，例如高精度放大器，高采樣率和耐振動的高性能濾波器。
此外，還提供等效校準，順序控制，設定值恢復和電源故障恢復等各種功能。
F701 +是兼顧性能和便利性的理想稱重指示器。
F701 +產品影片
高采樣率和分辨率
高速A / D轉換和強大的500次/秒的數字處理能力。
在所有輸入范圍內均為高分辨率的1/10000。
*可以更改為100次/秒。
借助高速A / D轉換，可以快速而精確地執行測量。

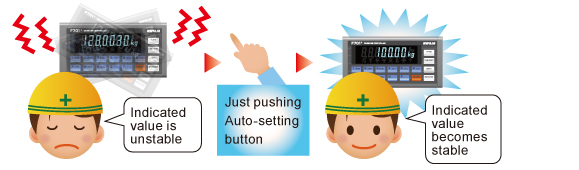

自動過濾器調整
能夠根據工作條件自動調節過濾器。有助于在測試操作中進行設置。

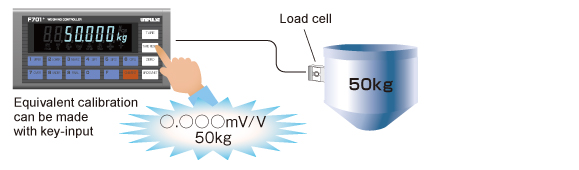

等效校準
只需通過按鍵輸入額定容量并將稱重傳感器輸出至F701 +，即可輕松進行等效校準。

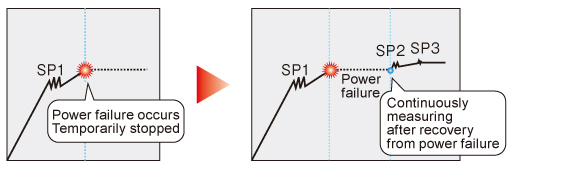

恢復形式臨時停止/斷電
臨時測量停止和操作重啟模式可用?？梢詮闹虚g連續進行測量。

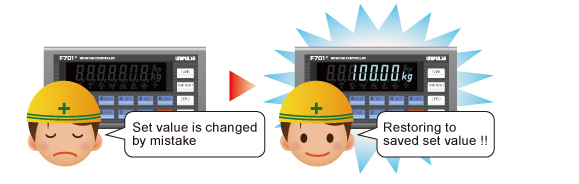

設定值恢復
如果錯誤更改了設定值，則可以恢復設定值。
各種功能可用
· 數字低通濾波器
由于具有抗振動性，因此可以快速而精確地進行測量。
*也可以選擇常規模擬濾波器
· 接收器類型/源類型可用
I / O信號的類型可以從接收器和源中選擇。
· 顯示累計值與一觸式
累積值可以用一觸式被顯示
· 通過RS-232C通信與打印機連接
可以輸出時間數據以進行有效的數據管理。
· 提供各種可選的接口
D / A轉換器，BCD輸出，RS-232C，RS485（可從Modbus-RTU和UNI格式中選擇），PROFIBUS-DP。
· I / O板可在現場輕松更換
技術指標
模擬部｜濾波器｜顯示部｜設定部｜外部信號｜接口｜一般性能｜附件
|
模擬部分 |
|
|
勵磁電壓 |
DC10V±5％輸出電流：120mA以內 |
|
信號輸入范圍 |
-0.5至3.0mV / V |
|
調零范圍 |
通過數字處理自動調節-0.5至2.0mV / V |
|
增益調整范圍 |
通過數字處理自動調節0.3至3.0mV / V |
|
最小 輸入靈敏度 |
0.3μV/計數 |
|
準確性 |
非線性：0.01％/ FS |
|
A / D轉換器 |
速度：可以選擇500次/秒，100次/秒 |
|
最小 顯示分辨率 |
1/10000 |
|
二次校準 |
等效校準 |
|
過濾 |
|
|
模擬量 |
低通濾波器可選2、4、6、8Hz（-12dB / oct。） |
|
數字 |
低通濾波器可選擇OFF，1、1.5、2、2.5、3、4、5Hz |
|
顯示部分 |
|
|
顯示單位 |
字符高度18.5mm通過熒光顯示管的數字顯示（7位） |
|
顯示值 |
5位數字，簽名；負號顯示在最高有效位 |
|
顯示頻率 |
可以選擇3、6、13、25次/秒。 |
|
容量 |
5位數 |
|
最小 規模劃分 |
可以設置為1到100 |
|
超標顯示 |
LOAD：A / D轉換器輸入減負，-LOAD：A / D轉換器輸入 |
|
零中心 |
將顯示一個真實的零點或每個值的中心。 |
|
單元 |
可選kg / g / t / lb / N /無 |
|
狀態顯示 |
SP3 / SP2 / SP1 / LOCK / ZT / ZALM / STAB / TARE / NET / GROSS / |
|
設置部分 |
|
|
設定方法 |
通過操作薄膜鍵進行設置。 |
|
記憶設定值 |
校準值和部分設置值：NOV.RAM（非易失性RAM） |
|
保護設定值 |
可以通過鎖定開關和鎖定參數來設置保護。 |
|
設定項目 |
上限，下限，接近零，設定點1，設定點2，補償，上，下，最終，比較禁止時間，判斷時間，完整輸出時間，補償進給時間，AZ次數，判斷，自動自由落體補償調整值，皮重設置，稱重功能1，稱重功能2，稱重功能3，序列模式，禁止功能鍵，過濾器，移動檢測，零位跟蹤，設置值LOCK，天平稱重值，容量，最小值。標度劃分，凈值結束，總值結束，DZ調節值，功能選擇，重力加速度補償，零位校準，跨度校準，等效校準，輸入選擇，輸出選擇，移動平均濾波器，重新啟動設置點1，重新啟動設置點2，重啟設定設定點3 |
|
外部信號 |
|
|
輸出信號 |
NZ，SP1，SP2，SP3，欠，過，下限，上限， |
|
輸入信號 |
G / N，D / Z，一鍵去皮，輸入選擇1， |
|
接口 |
|
|
SIF |
2線式串行接口 |
|
232 |
RS-232C通信接口（選購件）＊ 1 |
|
485 |
RS-485通訊接口（可從Modbus-RTU中選擇，UNI格式）（選件）＊ 1 |
|
BCO |
BCD并行數據輸出接口（選件）＊ 2 |
|
數模轉換器 |
D / A轉換器（選購件）＊ 2 |
|
PRF |
PROFIBUS接口（選購件）＊ PROFIBUS-DPV0 ＊ 2 |
|
一般表現 |
|
|
電源電壓 |
AC100至240V（+ 10％-15％）（免費電源50 / 60Hz） |
|
浪涌電流 |
1.5A，1ms AC100V平均負載條件（在室溫下冷啟動） |
|
能量消耗 |
7W典型值 |
|
運行條件 |
工作溫度：-10至+ 40℃儲存溫度：-20至+ 85℃ |
|
外型尺寸 |
192（寬）×96（高）×160（深）mm（不包括投影） |
|
重量 |
大約 1.5公斤 |
|
附件 |
|
|
交流輸入線（標稱額定值125V）2m |
1 |
|
稱重傳感器連接器 |
1 |
|
迷你螺絲刀 |
1 |
|
57系列24p連接器，用于外部輸入/輸出 |
1 |
|
操作手冊 |
1 |
|
BCD輸出連接器×1（帶BCD輸出選件） |
1 |
|
D / A轉換器連接器×1（帶D / A轉換器選件） |
1 |
選項
|
模型 |
接口 |
|
232 |
RS-232C通訊接口 |
|
485 |
RS-485通訊接口（可選Modbus-RTU，UNI格式） |
|
BCO |
BCD并行數據輸出接口 |
|
數模轉換器 |
數模轉換器 |
|
PRF |
PROFIBUS接口＊ PROFIBUS-DPV0 |
可選配件
|
模型 |
描述 |
|
CAAC2P-P2 |
交流輸入線2m |
|
CAAC3P-CEE7 / 7-P1.5 |
交流輸入線（耐壓：250V）1.5m |
|
CA4131 |
（6線）電纜，一端帶有JRC連接器3m |
|
CA4230 |
JRC-PRC（6線制）轉換繼電器電纜0.3m |
|
CA4311 |
JRC-PRC（6線）轉換繼電器電纜（4線至6線） |
|
CN3P-2P |
3P-2P交流輸入線的轉換器插頭 |
|
CN10 |
稱重傳感器連接器（JRC連接器） |
|
CN21 |
用于BCD輸出的57系列36p連接器 |
|
CN23 |
57系列24p連接器，用于外部輸入/輸出 |
|
CN34 |
用于RS-232C的D-Sub 9p連接器 |
